Cara Setting Mikrotik Dasar Lengkap Dengan Winbox
Selanjutnya langkah awal yang harus di lakukan sebelum melanjutkan mengkonfigurasi router mikrotik adalah mengatur nama router mikrotik kita.
Masuk ke mikrotik dengan winbox > buka menu System > Identity > rubah nama router sesuai keinginan.
 |
| Setting identity router |
Kemudian kita akan masuk ke pembahasan pokok kita. untuk memudahkan pekerjaan sesuai dengan soal diatas, disini akan kita uraikan dalam beberapa bagian, diantaranya:
A. Setting IP Address Mikrotik
Untuk memudahkan atau lebih memahami dalam mengkonfigurasi silahkan tandai/ganti nama interface yang akan digunakan, pada menu winbox > interfaces. Misal ether1 direname dengan ether1-Internet, ether2 direname dengan ether2-Jaringan Lokal, wlan1 direname dengan Jaringan Wireless. Tapi tidak wajib ya, hanya untuk mempermudah sesuai dengan penjelasan video di bawah ini.
Langsung saja kita mulai untuk melakukan setting ip address mikrotik pada soal, terdapat beberapa ketentuan, yaitu:
1. IP Address Pada Ether1 (Jaringan Internet):
IP = Sesuai dengan Network yang diberikan ISP
Gateway = Sesuai dengan IP yang diberikan oleh ISP
DNS = Sesuai dengan DNS yang diberikan ISP
Berarti, kita akan menggunakan fitur DHCP Client pada ether1 untuk mendapatkan IP, Gateway dan DNS sesuai dengan ISP. Langkah-langkahnya:
Klik menu IP > DHCP Client > (+) > Interface : ether1 > Centang Use Peer DNS > Centang Use Peer NTP > Add Default Route : Yes
 |
| Setting IP Address ether1 |
Selanjutnya, cek apakah IP dhcp (otomatis) sudah didapat dari ISP pada ether1, amati gambar dibawah:
 |
| IP Address ether1-Internet secara otomatis didapatkan dari ISP |
Jika pada Status bertuliskan bound, berarti ip dhcp sudah berhasil di release dari ISP ke ether1.
Tes koneksi internet mikrotik kita sesuai dengan yang diberikan oleh ISP, caranya klik menu New Terminal, pada command shell ketikkan ping google.com
 |
| ping ke google.com apakah internet sudah berfungsi |
Jika tampilan kurang lebih seperti gambar diatas, maka itu artinya router mikrotik kita sudah terkoneksi ke internet melalui ether1 yang tersambung dengan ISP.
2. IP Address Pada Ether2-Jaringan Lokal dan Wlan1 / Jaringan Wireless:
Ether2-Jaringan Lokal : 192.168.100.1/25
Jaringan Wireless : 192.168.200.1/24
Masukkan IP Address pada interface ether2-Jaringan Lokal, dengan cara:
Klik menu IP > Address > (+) > Address: 192.168.100.1/25 > Interface: ether2-Jaringan Lokal > OK
 |
| Konfigurasi ip address ether2-jaringan Lokal |
Selanjutnya, masukkan IP Address pada interface wlan1 (Jaringan Wireless), dengan cara:
Klik menu IP > Address > (+) > Address: 192.168.200.1/24 > Interface: wlan1 (Jaringan Wireless > OK
 |
| Konfigurasi jaringan wireless |
Sekarang ip address untuk 3 interface sudah terisi sesuai dengan soal, yaitu ether1 dari ISP, ether2 192.168.100.1/25 dan ether3 192.168.200.1/24
B. Setting NAT dan NTP Client
Agar client pada router kita bisa terhubung ke internet, diperlukan sebuah firewall NAT (Network Address Translation).
1. Setting NAT (Network Address Translation):
Langkah-langkahnya:
Klik menu IP > Firewall > NAT > (+) > General > Chain: srcnat > Out. Interface: ether1-Internet > Action > Action: masquerade > OK
 |
| Setting NAT |
2. Setting NTP Client (Network Time Protocol ):
NTP Client digunakan untuk men-singkronkan waktu pada router kita dengan layanan NTP Server yang ada di internet.
Langkah-langkahnya:
Klik menu System > SNTP Client > Centang Enabled > Primary Address: id.pool.ntp.org > Secondary Address: asia.pool.ntp.org > OK
 |
| Setting SNTP Client |
Jika terdapat pesan error ketika di Apply atau OK, maka yang kita butuhkan adalah IP Address dari domain tersebut, untuk mengetahui IP Address dari id.pool.ntp.org dan asia.pool.ntp.org, cukup kita ping ip tersebut dari menu New Terminal > copy kedua ip address tersebut kemudian masukan ke Primary NTP Server dan Secondary NTP Server:
 |
| Ping ip address id.pool.ntp.org dan asia.pool.ntp.org |
 |
| masukan ip address untuk Primary NTP Server dan Secondary NTP Server |
3. Atur Zona Waktu Mikrotik:
Zona waktu setiap kawasan berbeda-beda, untuk kasus ini kita gunakan GMT +07 (Asia/Jakarta). Caranya:
Klik menu System > Clock > Time Zone Name: Asia/Jakarta > OK
 |
| Setting Zona/Waktu |
C. Setting DHCP Server untuk LAN dan WLAN Mikrotik
DHCP Server kali ini kita buat untuk masing-masing jaringan LAN maupun WLAN
1. Setting DHCP Server untuk LAN
Sebagaimana soal, pada jaringan LAN, DHCP Pool sebanyak 99 Client. Caranya:
Klik menu IP > DHCP Server > DHCP > (+) > DHCP Setup
 |
| Setting DHCP Pool untuk Jaringan Lokal dan Jaringan Wireless |
Muncul kotak dialog DHCP Setup, Kemudian
DHCP Server Interface: ether2-Jaringan Lokal > Next > DHCP Address Space: 192.168.100.0/25 > Next > Gateway for DHCP Network : 192.168.100.1 > Next >
Addresses to Give Out : 192.168.100.2-192.168.100.100 > Next > DNS Server: 8.8.8.8, 8.8.4.4 > Lease Time: 00:10:00 > Next > OK
 |
| Setting DHCP Pool untuk Jaringan Lokal |
2. Setting DHCP Server untuk WLAN
Seperti halnya pada LAN, untuk WLAN ini juga DHCP Pool sebanyak 99 Client. Caranya:
Ulangi Langkah seperti pada DHCP Server untuk LAN.
Klik menu IP > DHCP Server > DHCP > (+) > DHCP Setup. Muncul kotak dialog DHCP Setup, Kemudian
 |
| Setting DHCP Pool untuk Jaringan Wireless |
DHCP Server Interface: wlan1/Jaringan wireless > Next > DHCP Address Space: 192.168.200.0/24 > Next > Gateway for DHCP Network : 192.168.200.1 > Next >
Addresses to Give Out : 192.168.200.2-192.168.200.100 > Next > DNS Server: 8.8.8.8, 8.8.4.4 > Lease Time: 00:10:00 > Next > OK
D. Setting Web Proxy Mikrotik
Pada soal, kita di minta untuk mengaktifkan fitur web proxy pada mikrotik dengan keterangan Cache Administrator = nama_peserta@sekolah.sch.id. Langkah-langkahnya:
Klik menu IP > Webproxy > Centang: Enabled > Port: 8080 > Centang: Anonymous > Cache Administrator: susan@sekolah.sch.id > Centang: Chace On Disk > OK
 |
| Setting webproxy |
E. Setting Hotspot Mikrotik pada Interface Wlan1 atau Jaringan Wireless
Jaringan Hotspot pada interface jaringan wireless menggunakan RADIUS Server untuk konektivitas pada client smartphone atau laptop melalui sambungan wireless. Kita harus mensetting terlebih dahulu SSID yang akan kita gunakan. Langkahnya klik Interface > Pilih Interface Wlan1 atau Jaringan Wireless > kemudian pada tab wireless > pilih mode : ap bridge > SSID > nama_peserta@ProxyUKK
 |
| Konfigurasi SSID pada Jaringan Wireless |
Selanjutnya kita di minta untuk membuat sebanyak 20 akun hotspot secara random menggunakan RADIUS Server (userman) dan akun hotspot tersebut hanya bisa terkoneksi internet pada pukul 07.00 - 16.00.
Klik menu IP > Hotspot > Server > Hotspot Setup
Hotspot Interface : wlan1 atau Jaringan Wireless > Next > Local Address of Network: 192.168.200.1/24 > Next > Address Pool of Network: 192.168.200.2-192.168.200.100 > Next > Next > Next > DNS Servers: 8.8.8.8, 8.8.4.4 > Next > DNS Name: ukk.tkj > Next > User: admin, password: (kosong) > Next > OK
 |
| Konfigurasi jaringan wireless |
F. Setting RADIUS Server (Userman)
Userman (user manager) adalah aplikasi tambahan yang miliki mikrotik, jadi biasanya paket tersebut untuk beberapa Routerboard tidak tersedia di daftar paket yang telah terinstall oleh routerOS. Jadi bagi kalian yang memiliki routerboard dan belum terinstall paket userman, silahkan mendownload terlebih dahulu situs resmi mikrotik.
Untuk melihat apakah routerOS kita telah terinstall paket userman atau belum, klik menu System > Packages
 |
| Paket user manager/userman |
Gambar diatas menunjukkan paket userman telah tersedia di routerOS kita. Selanjutnya kita akan melakukan konfigurasi userman, sebagai berikut:

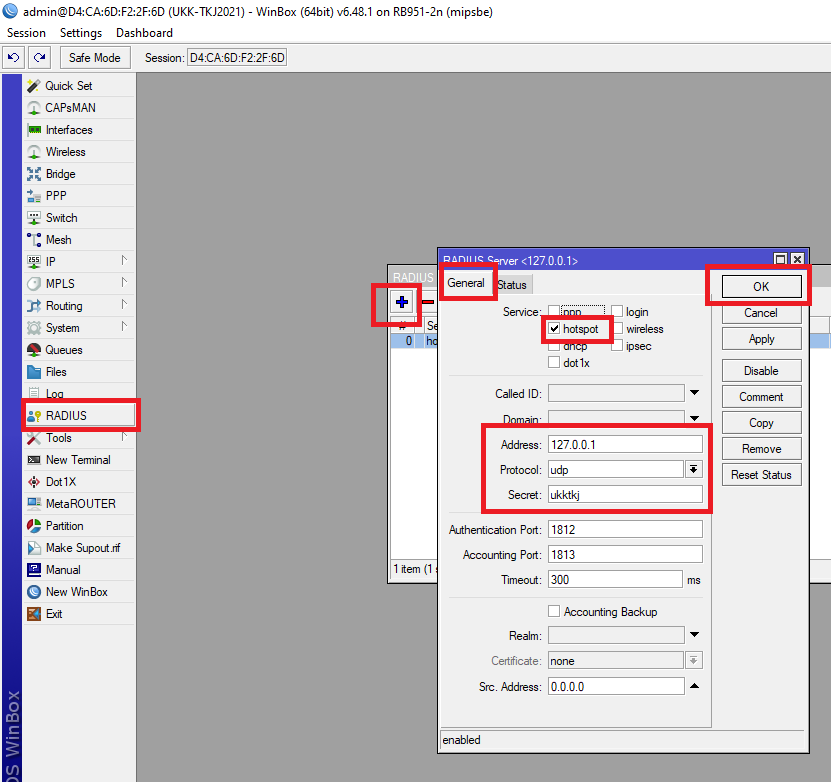

Klik menu Radius > (+) > General > Centang Hotspot > Address: 127.0.0.1 > Protocol: udp Secret: ukktkj > OK
 |
| Setting Radius |
Klik tombol Incoming > Centang Accept > Port: 3799 > OK
 |
| Setting Radius |
Selanjutnya klik menu IP > Hotspot > Server Profiles > Klik 2 kali nama profil : hsprof1 > RADIUS > Centang Use RADIUS > OK
 |
| Setting radius pada hotspot ( |
G. Konfigurasi Pada Sisi Server RADIUS
Disini kita akan membuka web server side radius server pada sisi klien. Buka aplikasi Browser pada komputer klien, kemudian pada address bar ketikkan 192.168.100.1/userman
1. Membuat Profil Server Radius
Pada tampilan login, ketikkan Login : admin > Password: (kosong) > Log in
 |
| Log in userman |
Setelah terbuka tampilan user manager di browser kita, selanjutnya klik menu Routers > Add > New > Name: Router-Hotspot > IP Address: 127.0.0.1 > Shared secret: ukktkj > Add / Save
 |
| Menambahkan router pada user manager |
2. Membuat Profile User di Userman
Sebelum membuat user, kita akan membuat profile user terlebih dahulu, caranya:
Pada tampilan Userman, klik menu Profiles > Profiles > (+) > Name: user-UKK > Create
 |
| Membuat Profile User Manager |
Masih di tampilan Profile, selanjutnya klik Tab Limitations > Add > New > Name: limit-UKK > Add / Save
 |
| Membuat profile limit pada user manager |
Hubungkan rule limit yang sudah dibuat dengan profile user, caranya:
Klik tombol Add new limitation > Time: 07:00:00 - 16:00:00 > Centang limit1 > Add
 |
| Profile User Manager dengan Limitasi |
Simpan pengaturan profile user, dengan cara klik tombol Save profile
 |
| Profile User Manager |
3. Membuat User di Userman
Sesuai dengan soal, kita diharuskan membuat 20 akun hotspot secara random, caranya:
Klik menu Users > Add > Batch > Number of users: 20 > Assign profile: user-UKK > Add
Untuk Username prefix: UKK dan memudahkan disini saya samakan antara user dengan password dengan cara centang pada Pwd same as login
 |
| Membuat 20 user secara random |
Jika berhasil, maka akan kita lihat tampilan seperti gambar dibawah
 |
| 20 user telah dibuat secara random |
H. Setting Firewall
Konfigurasi firewall kali ini kita di minta untuk melakukan blok ping (icmp) dari client LAN maupun WLAN dengan rentang ip address yang ditentukan, kemudian melakukan blok situs dan beberapa file dengan ekstensi tertentu serta membuat logging sistem.
1. Blok Ping
IP 192.168.100.2 - 192.168.100.50 (tidak bisa ping ke router)
Login ke mikrotik menggunakan winbox, klik menu IP > Firewall > Filters Rules > (+) > Chain: input > Src. Address: 192.168.100.2-192.168.100.50 > Protocol: icmp > Action: drop
 |
| Blok ping ip address range 192.168.100.2 - 192.168.100.50 tidak bisa ping ke IP Router 192.168.100.1 |
IP 192.168.100.51 - 192.168.100.100 (tidak bisa ping ke client hotspot)
Klik menu IP > Firewall > Filters Rules > (+) > Chain: input > Src. Address: 192.168.100.51-192.168.100.100 > Dst. Address: 192.168.200.0/24 > Protocol: icmp > Action: drop
 | |
| Blok ping ip address range 192.168.100.51 - 192.168.100.100 tidak bisa ping ke client wireless |
2. Blok Situs dan File
Situs yang akan kita blok adalah https://linux.org, langkah-langkahnya:
Klik menu IP > Firewall > Filter Rules > Chain: forward > Protocol: 6(tcp) > Dst. Port: 443 > Advanced > Content: linux.org > Action:drop > OK
 |
| Karena linux.org menggunakan sertifikat keamanan https: maka untuk memblokirnya menggunakan dst port 443 |
Untuk memblok file berekstensi .mp3, langkah-langkahnya sebagai berikut:
Klik menu IP > Firewall > Filter Rules > Chain: forward > Advanced > Content: .mp3 > Action: drop > OK
 |
| Blok file dengan ekstensi mp3 |
Untuk memblok file berekstensi .mkv, langkah-langkahnya sebagai berikut:
Klik menu IP > Firewall > Filter Rules > Chain: forward > Advanced > Content: .mkv > Action: drop > OK
 |
| Blok file dengan ekstensi mkv |
3. Membuat Logging Access
Pada kasus ini, kita diminta untuk membuat rule agar setiap akses client ke router bisa tercatat di logging dan tersimpan di disk router.
Langkah-langkahnya:
Klik menu IP > Firewall > Filter Rules > (+) > Chain: input > Action: log > Centang Log > Log prefix: Akses Ke Router===>> > OK
 |
| Membuat log akses |
Klik System > Logging > Rules > (+) > Prefix: akses Akses Ke Router===>> > Action: disk > OK
 |
| Pengaturan semua akses ke router tersimpan di disk |
 | ||
| Logging file tercata di Router | sumber: https://www.tosupedia.com |
